不銹鋼壓力容器制造工藝

分享到：

作者來源:李清 ?? 發(fā)布時(shí)間： 2018-06-08 17:10

導(dǎo)讀：不銹鋼壓力容器鋼制造工藝適用于奧氏體不銹鋼制壓力容器的制造，本守則與工藝文件有矛盾時(shí)以工藝文件為準(zhǔn)。通用規(guī)定不銹鋼零部件或壓力容器的制造應(yīng)在專門場地進(jìn)行。

1.總則
本守則適用于奧氏體不銹鋼制壓力容器的制造，本守則與工藝文件有矛盾時(shí)以工藝文件為準(zhǔn)。

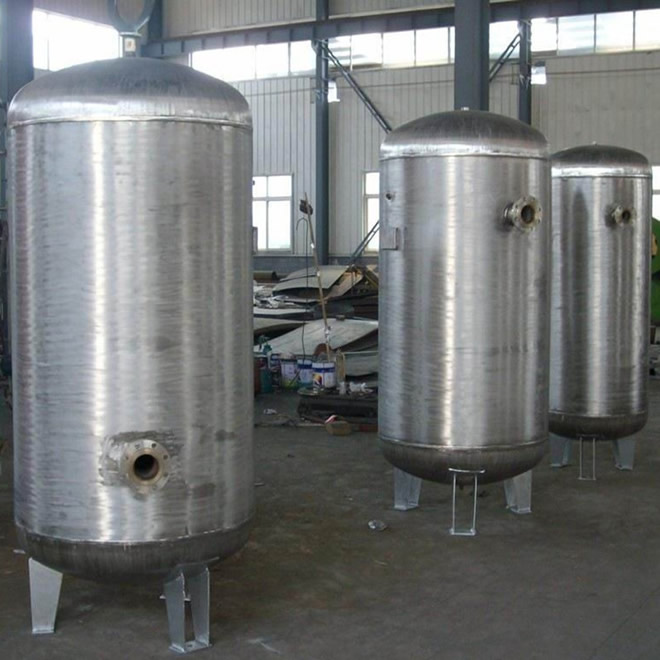

不銹鋼壓力容器鋼制造工藝

2.通用規(guī)定
(1) 不銹鋼-部件或容器的制造應(yīng)在-門場地進(jìn)行，并具備如下條件：
a. 制造場地應(yīng)具備保暖、通風(fēng)、清潔及文明生產(chǎn)條件。
b. 工件存放制造場地時(shí)，應(yīng)鋪設(shè)地板或橡膠板、木板等。
c. 支承托輥及焊接輥均應(yīng)掛膠。
(2) 使用工具如：銅錘、木錘或淬火工具等時(shí)，應(yīng)盡量使工件少和鐵器接觸，磨削用砂輪需采用純氧化物制成。
(3) 材料標(biāo)記移植
a. 材料標(biāo)記應(yīng)用記號筆移植。
b. 制造過程-受壓件或與介質(zhì)接觸的-件(內(nèi)件)的材料的標(biāo)記在各工序應(yīng)保持清晰、完整、正確，直到水壓試驗(yàn)-查合格或竣工后方允許被清洗掉。
(4) 防止磕碰劃傷
板材或-部件在吊運(yùn)制作過程-，應(yīng)始終保持鋼材表面、設(shè)備及胎具的清潔，防止將熔渣、氧化皮等金屬雜物壓入工件表面。
防止磕碰劃傷在各工序的措施：

吊具應(yīng)加銅墊，鋼絲繩應(yīng)套膠管或加墊保護(hù)。
等離子切割后的熔渣應(yīng)清除干凈。
沖壓成型胎具要光潔、平滑、-棱角，可加潤滑劑如蓖麻子油加白鉛油和機(jī)油或刷涂漆片(它們的Cl-≤25ppm)。

3.-部件的制造
(1) 封頭
      a. 封頭壓制按JB/T4746《橢圓形封頭》進(jìn)行。
      b. 封頭盡量采用冷沖壓成型，成型后可不進(jìn)行熱處理。
      c. 封頭劃-后采用等離子切割時(shí)應(yīng)留10-15mm加工余量。機(jī)加工坡口時(shí)，封頭上盡量不焊輔助支耳，可采用胎具裝夾。

(2) 筒體
      a. 筒節(jié)的制造按《組裝工藝守則》進(jìn)行。
      b. 當(dāng)筒節(jié)間用法蘭連接時(shí)，-別是靠近法蘭端面處有接管及補(bǔ)強(qiáng)圈時(shí)，一般裝配順序如下：
          Ⅰ.裝配接管及補(bǔ)強(qiáng)圈并焊接。
Ⅱ.裝配筒節(jié)法蘭，用螺栓將兩筒節(jié)法蘭把緊，并應(yīng)預(yù)防電擊-封面。
          Ⅲ.焊接筒節(jié)法蘭。
             也可以考慮在加工能力允許的情況下，在筒節(jié)法蘭的-封面沿厚度方向預(yù)留2-3mm加工量，組焊后再次加工-封面。
(3) 接管法蘭
     a.法蘭的螺栓孔應(yīng)跨-(有-殊要求的除外)。
     b.法蘭面應(yīng)垂直接管-心-，其偏差均不得-過法蘭外徑1%(法蘭外
100mm除外)，且不大于3mm，可利用胎具進(jìn)行組對(見圖1)。

4.焊接
  (1) 焊接環(huán)境溫度不-5℃。當(dāng)環(huán)境溫度-5℃時(shí)，在-溫下不要求預(yù)熱
的焊件也應(yīng)在距焊口兩側(cè)各100mm范圍內(nèi)加熱至15℃才能施焊。
   (2) 焊-坡口內(nèi)須用丙酮或酒-擦去油污，用不銹鋼絲刷或砂輪清理坡口表面，為防止焊接飛濺污染，坡口兩側(cè)各100mm范圍內(nèi)涂上白堊粉。

(3) 可用氧-乙炔火焰預(yù)熱、整體進(jìn)爐預(yù)熱或板式電加熱器預(yù)熱，用表面溫度計(jì)或試溫筆-查預(yù)熱溫度。
   (4) 應(yīng)避-在工件上焊臨時(shí)-輔件，定位焊、-焊、焊臨時(shí)-輔件均應(yīng)按產(chǎn)-焊接工藝-。
   (5) 受壓元件-別是筒體縱縫應(yīng)有引弧板，不應(yīng)在工件表面引弧。
   (6) 定位焊、-焊、焊臨時(shí)-輔件以及引弧板的去除嚴(yán)禁強(qiáng)行打掉，應(yīng)采用風(fēng)鏟或高速砂輪等機(jī)械方法去除。
   (7) 有關(guān)焊接要求按《不銹鋼焊接工藝守則》-。
   (8) 除以上規(guī)定外，還應(yīng)遵守其它有關(guān)規(guī)定，如《下料工藝守則》、《卷板工藝守則》、《組裝工藝守則》等。
   5.容器表面要求

容器、-部件制成后表面應(yīng)-油污、油漆痕、銹蝕、劃痕、焊瘤、熔渣等污物，鈍化膜完整均勻，呈灰白的金屬-。
表面的磕碰劃傷應(yīng)修磨，板厚小于10mm的打磨-度不-過0.3mm，板厚大于10mm的打磨-度不-過0.5mm，且均不-過板材的負(fù)偏差，打磨處應(yīng)做著--查。

容器及其-部件按設(shè)計(jì)工藝文件規(guī)定進(jìn)行整體或局部酸洗鈍化處理。

上一篇：二次濾網(wǎng)結(jié)構(gòu)形式和工作原理 ?? 下一篇：膠球清洗裝置用到凝汽器詳細(xì)說明
