工業消聲器規格參數行業標準表

分享到：

作者來源:李清 ?? 發布時間： 2020-04-12 13:25

導讀：工業消聲器規格參數行業標準表，消聲器適用范圍：壓縮機放空、放散‖各類風機排風‖鍋爐蒸汽對空排放‖安全閥起跳排放，各類動力流體機械排氣系統

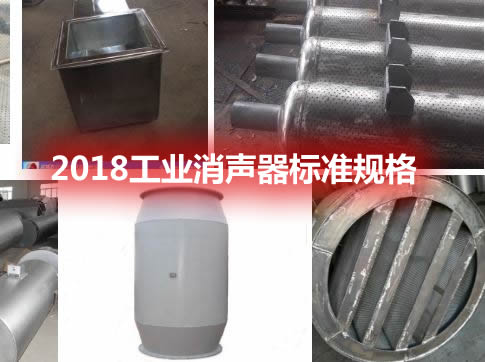

2018年計 消聲器規格參數行業標準表
工業消聲器規格參數行業標準表【消聲器適用范圍】 ‖壓縮機放空、放散‖各類風機排風‖鍋爐蒸汽對空排放‖安全閥起跳排放‖ 【各類動力流體機械排氣系-】
規 格型號	工作壓力 Mpa	外形尺寸		接管規格 DN	-量 kg
規 格型號	工作壓力 Mpa	總高L	直徑Φ	接管規格 DN	-量 kg
F—25/0.4	≤0.4	300	108	25	8
F—32/0.4		440	108	32	10
F—50/0.4		530	180	50	20
F—65/0.4		530	230	65	25
F—80/0.4		670	250	80	31
F—100/0.4		810	300	100	51
F—125/0.4		920	380	125	71
F—150/0.4		1130	430	150	98
F—200/0.4		1580	600	200	190
F—250/0.4		1970	780	250	302
F—25/0.8	≤0.8	450	133	25	10
F—32/0.8		590	159	32	19
F—50/0.8		690	200	50	28
F—65/0.8		700	280	65	38
F—80/0.8		800	320	80	47
F—100/0.8		970	380	100	71
F—125/0.8		1150	450	125	104
F—150/0.8		1330	560	150	148
F—200/0.8		1760	730	200	258
F—250/0.8		2400	1000	250	500
F—25/1.2	≤1.2	490	159	25	17
F—32/1.2		640	180	32	21
F—50/1.2		800	230	50	34
F—65/1.2		800	320	65	48
F—80/1.2		970	400	80	88
F—100/1.2		1050	450	100	92
F—125/1.2		1490	600	125	197
F—150/1.2		1520	670	150	220
F—200/1.2		2000	900	200	412
F—250/1.2
F—25/1.6	≤1.6	480	200		23
F—32/1.6		500	200		20
F—50/1.6		640	280		41
F—65/1.6		910	360		75
F—80/1.6		1010	450		102
F—100/1.6		1240	520		145
F—125/1.6		1560	640		225
F—150/1.6		1880	760		322
F—200/1.6		2500	1000		561
F—250/1.6		2850	1300		863
