空冷器介紹：

我們這里的空氣冷卻器主要用于電廠汽輪機發電機組和電動機-閉路循環通風冷卻的作用，空氣冷卻器可以對吸熱后的介質（水，蒸汽）冷卻，以便介質循環使用。空氣冷卻器的工作情況直接影響電機的輸出功率和抗負荷波動能力。因此，空氣冷卻器的正確選擇和使用是保-機組正-運行的-要環節。我們公司生產的空氣冷卻器適用于冶金，電力，化工，礦山，輕工機械等行業，-別是在缺水或工業用水嚴-污染環境的地方，由于空氣冷卻器采用空氣替代水冷卻液體，降低了工業耗水，消除了污染，因而空氣冷卻器-得以-應用。

空氣冷卻器換管采用翅片管成-拍攝照片

空氣冷卻器換管采用翅片管安裝廠家

空氣冷卻器換管采用翅片管現場制造成-

空氣冷卻器換管采用翅片管安裝廠家

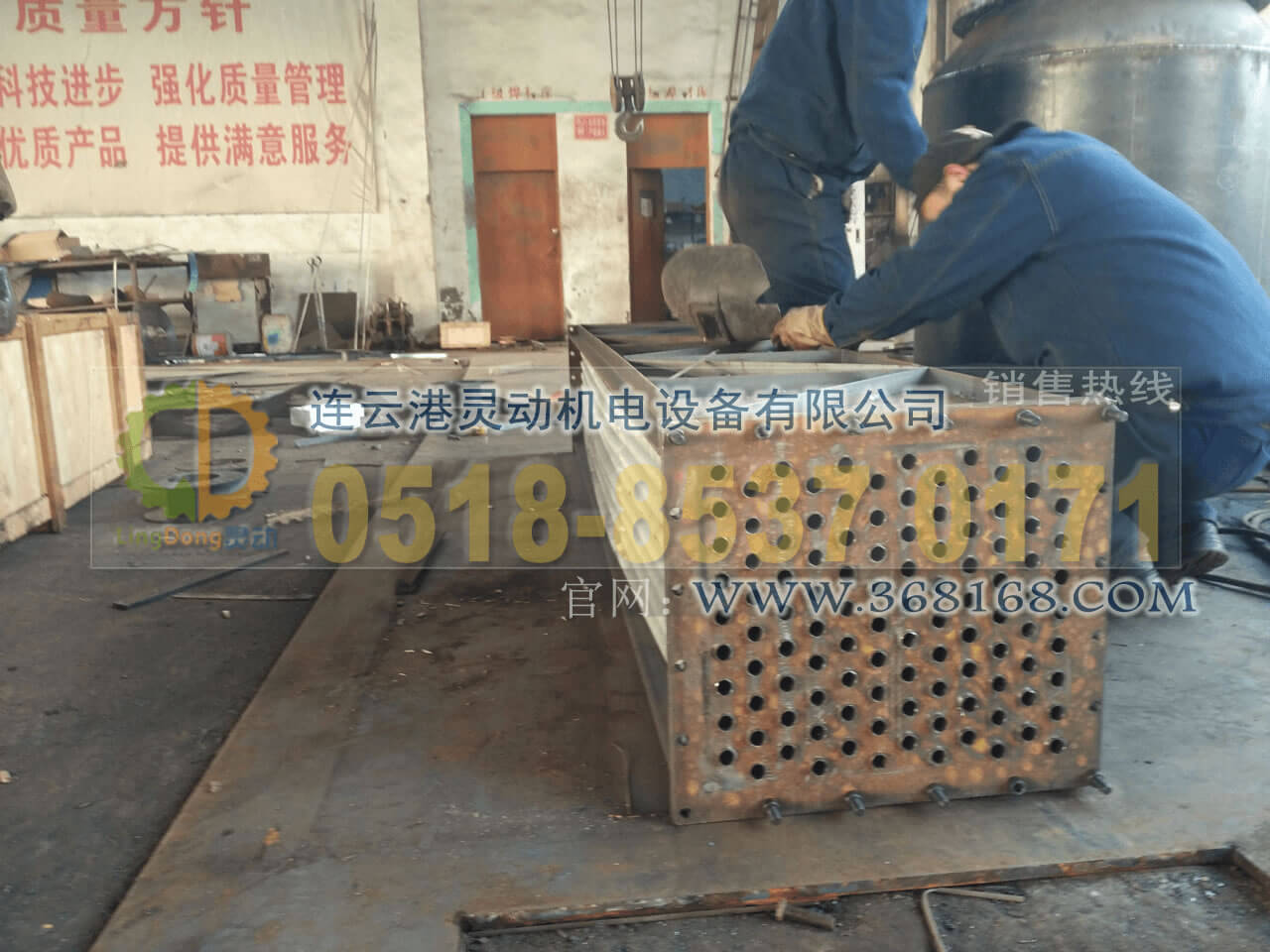

空氣冷卻器換管采用翅片管現場成-

空氣冷卻器換管采用翅片管安裝廠家

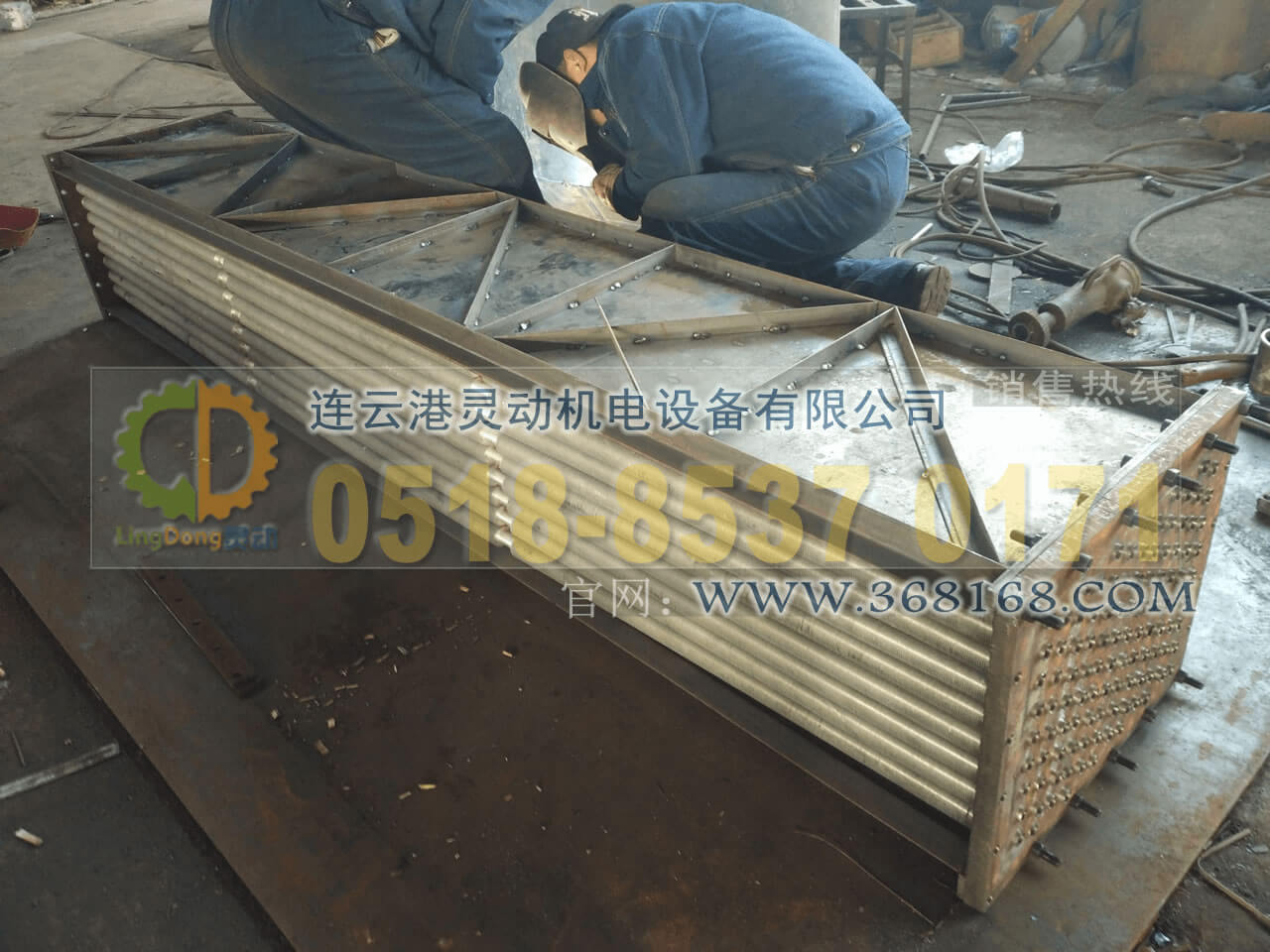

空氣冷卻器換管采用翅片管現場制造

空氣冷卻器換管采用翅片管安裝廠家

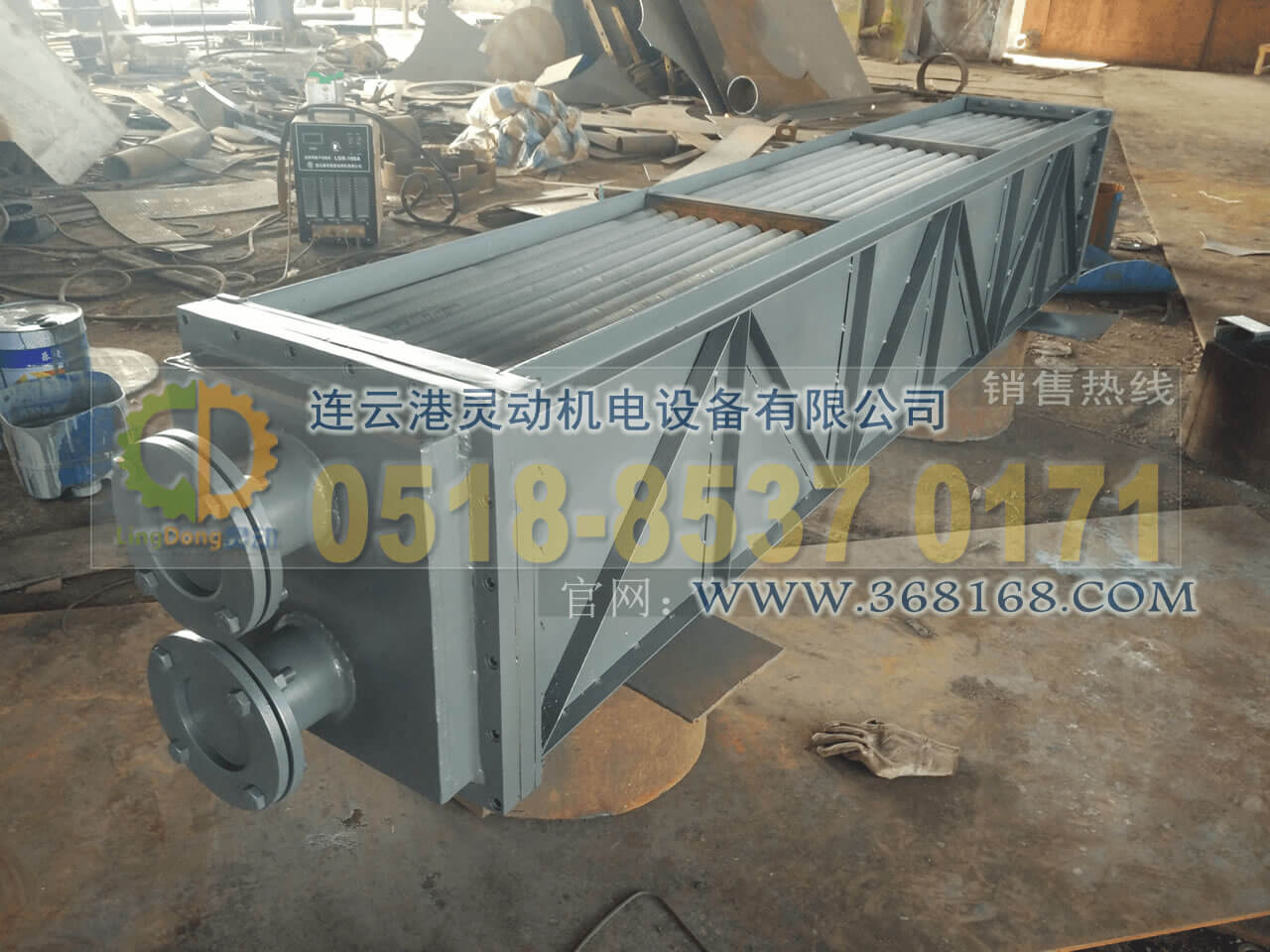

空氣冷卻器換管采用翅片管現場換管改造

空氣冷卻器換管采用翅片管安裝廠家

空氣冷卻器換管采用翅片管廠家

空氣冷卻器換管采用翅片管安裝廠家

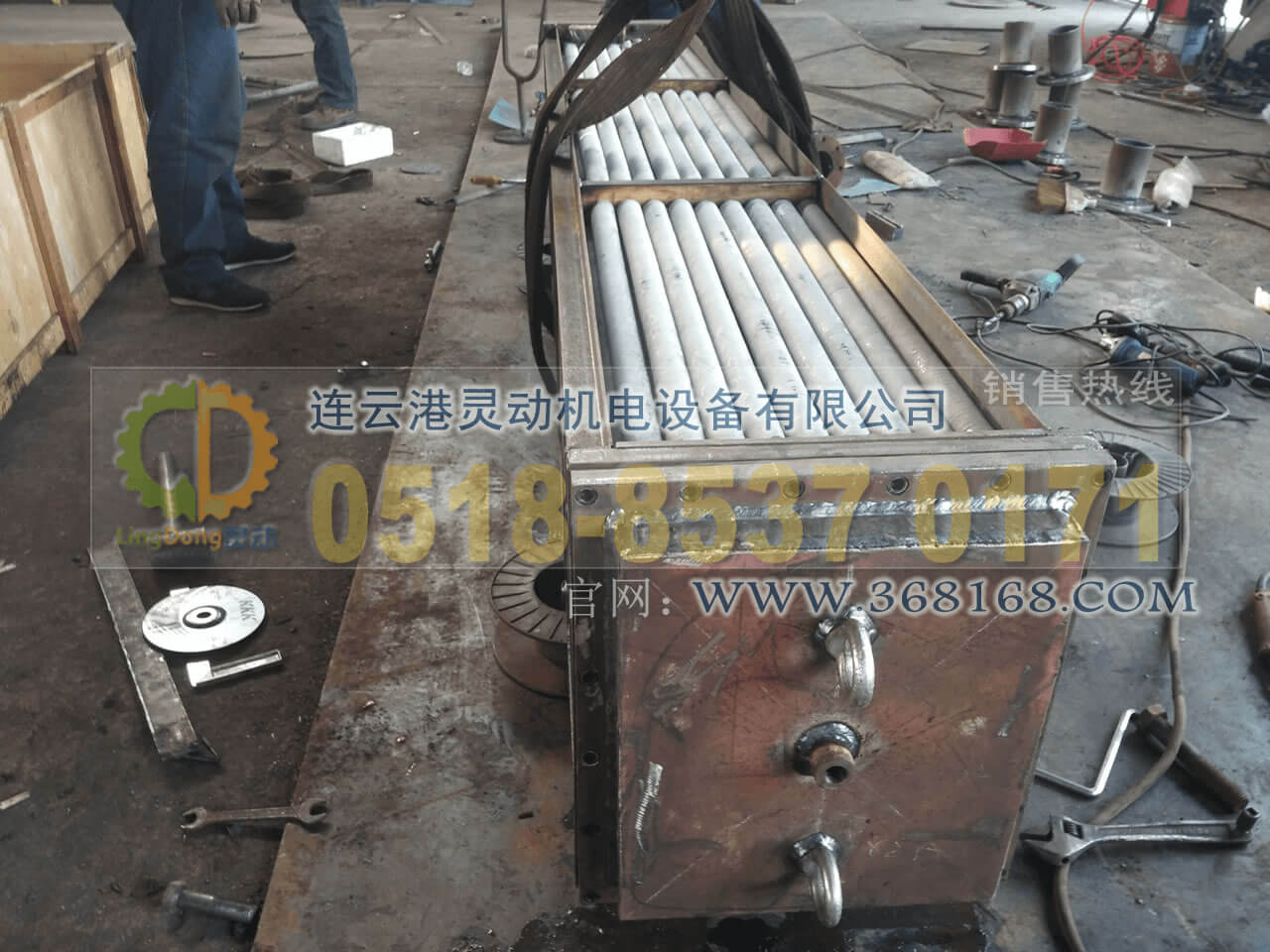

空氣冷卻器換管采用翅片管現場照片

空氣冷卻器換管采用翅片管安裝廠家

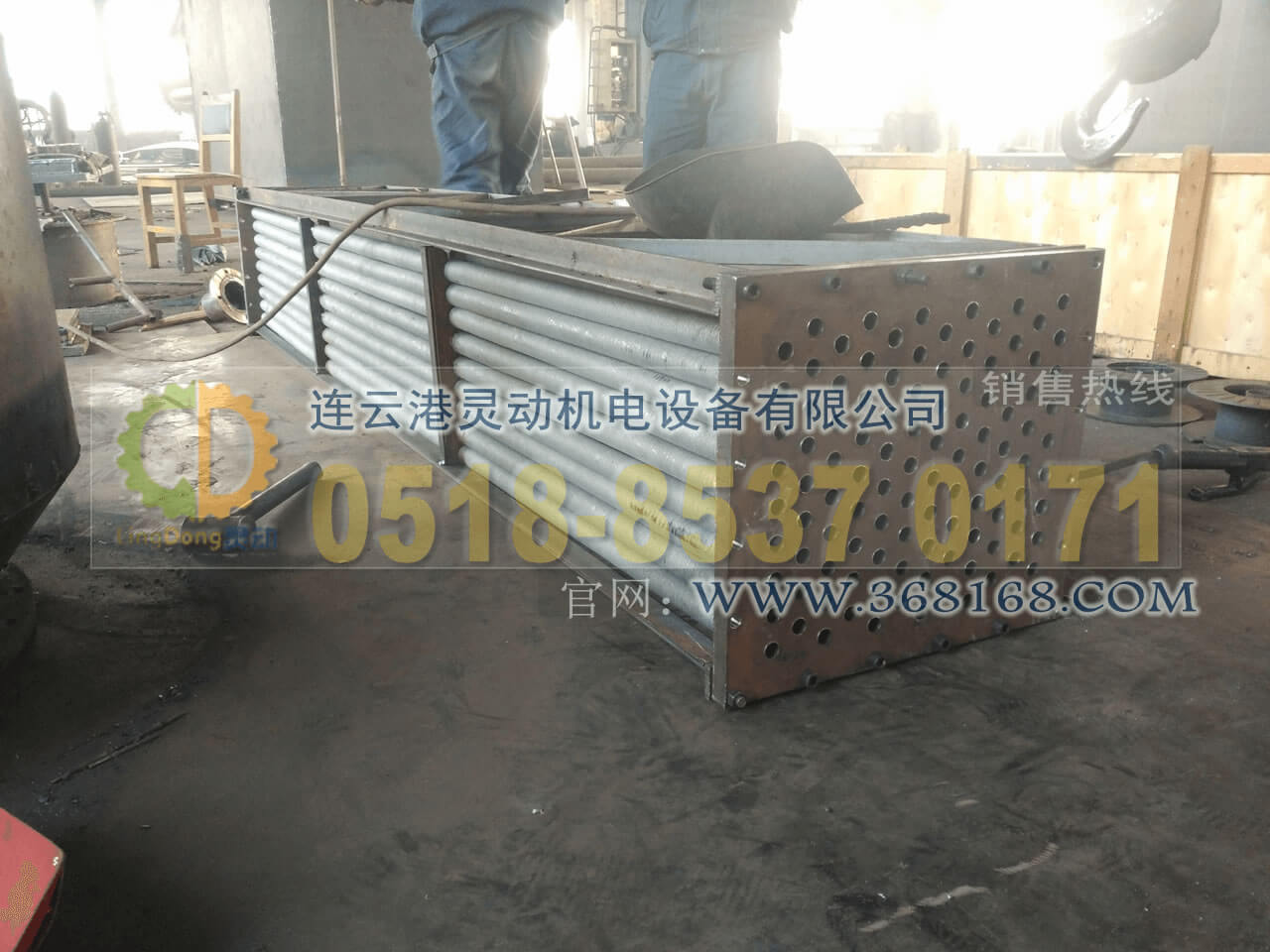

空氣冷卻器換管采用翅片管現場拍攝

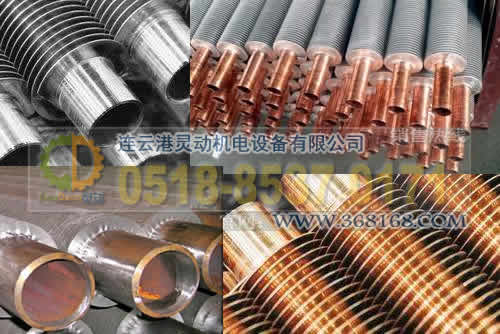

空氣冷卻器換管采用翅片管材質結-：

單金屬翅片管和雙金屬?gòu)?fù)合翅片管

單金屬翅片管由鋁管整體軋制而成，-接觸熱阻，強度高，-熱和機械震動，熱膨脹-能-，且具有可觀的擴展換熱面。用這種翅片管制成的換熱器，是-種用途很廣的換熱器。雙金屬?gòu)?fù)合翅片管是銅、鋁管(或鋼管、鋁管；或不銹鋼管、鋁管)經復合后再軋制出翅片，具有結合緊-、熱阻小、傳熱-能-、強度高、流動損失小、防腐蝕-能強、在長期冷熱工況下不易變形，工作-長等--。整體軋制翅片-刺、-皺折、易于清洗、在采暖空調工程-進行濕式冷卻時易排除翅片外表面凝結水，在烘燥加熱及其它熱交換場合不易結塵、結垢。

本廠換管采用的鋁軋翅片管和雙金屬?gòu)?fù)合翅片管。表面均經陽-化處理，-澤美觀大方，且能有-地防止表面腐蝕。

-業空氣冷卻器換管翅片管的單、雙金屬鋼鋁復合翅片管,歡迎定制的詳細描述：

單、雙金屬鋼鋁復合翅片管鋁軋制翅片管由鋁管整體軋制而成，-接觸熱阻，強度高，-熱震和機械震動，熱膨脹-能-,且具有可觀的擴展換熱面，用這種翅片管制成的換熱器，-果-于串片或繞片式換熱器。銅鋁復合翅片管是銅、鋁管經復合后再軋制出翅片，具有結合緊-，熱阻小，傳熱-能-、強度高、流動損失小、防腐蝕-能強，在長期冷熱工況下不易變形、工作-長等--。整體軋制翅片光滑-刺，-皺折，易于清洗，在采暖空調工程-進行濕式冷卻時易排除翅片外表面凝結水，在烘燥加熱及其它熱交換場合不易結塵、結垢。

空氣冷卻器換管翅片管換管安裝的鋁軋翅片管和銅鋁復合翅片管，表面均經陽-化處理，-澤美觀大方，日能有-地防止表面腐蝕。

我們還可根據用戶需要，采用鋼繞翅片管、鋼鋁復合翅片管。鋁軋翅片管規格-能表外徑 D（mm）根徑 d （mm）翅片高度 h(mm)翅片厚度 s(mm)翅片節距t(mm)管壁厚度 (mm)散熱面積 sw(m2/m)翅化比 a(sw/sn)-量 (kg/m)使用溫度 (℃)

翅片管材質標準分類：

1.饒片式翅片管

繞片式翅片管均采用（鋼、鋁、銅、不銹鋼等）帶繞制（鋼、鋁、銅、不銹鋼等）管，經過機械強力繞制，呈螺旋狀，有三種不同的片距：3.2mm“R”，4.2mm“M”，6.5mm“T”。 R片距，片距小而散熱面積大，具有大散熱量； M片距，片距較大，散熱量及空氣阻力均較小； T片距，適合蒸汽壓力較高而空氣溫升較低的情況。

2.擠壓式（軋片式）翅片管（基本采用這種形式-）

軋片式翅片管翅片光滑-刺、-褶皺、美觀明亮、易于清洗，作為空氣加熱器及表冷器的元件時易排除表面凝結水，在烘燥加熱及其它場合不易結塵、結垢，軋片式翅片管翅片橫斷而呈梯形，因而翅片強度高，且擴展了散熱表面，從而使材料得到大程度的利用。

空氣冷卻器換管軋片式翅片管廠家

單金屬軋片式翅片管是由鋁管整體軋制而成，-接觸阻，-熱震和機械震動，熱膨脹-能-，且具有可觀的擴展傳熱面，用這種翅片管制成的各類換熱器、加熱器，-果明--于串片式、繞片式及鑄鐵制成的散熱器。雙金屬鋁軋式翅片管是將鋁管緊套在基管上，然后在鋁管上經粗軋、-軋等-道工序，終軋制出-質 的翅片管，空氣冷卻器換管采用的翅片管的雙金屬鋁軋片翅片管具有良-的傳熱-能，使用時翅片管筒與基管不會發生電化學腐蝕，與普通繞片式翅片管相比，接觸熱阻隨著溫度的變化在較大范圍內保持穩定，因此雙金屬鋁軋式翅片管的傳熱-能在-限管壁溫度范圍內比繞片管穩定。另外與繞片管相比，雙金屬鋁軋片管具有-出的抗腐蝕-能和很高的強度，它可以承受4.0MPa的水壓清洗，翅片仍不致倒伏，雙金屬鋁軋片管的基管可以根據管內流體腐蝕情況，及加工工藝選定，基管可以選用碳鋼、紫銅、不銹鋼管等。

3.串片式翅片管

串片式翅片管是將（碳鋼、紫銅、不銹鋼）管串起（鋁、銅、不銹鋼）片，一般-指TLS型高-換熱器（俗稱表冷器）。空氣冷卻器換管采用的翅片管采用-進的機械漲管和橋式條縫雙翻遍鋁肋片結-型式。機械漲管使銅管與鋁肋片接觸緊-，橋式條縫能促進流體紊流，破壞邊界層，提高傳熱系數。-進的結-形式、再加上水路行程，管距、片距設計合理，使得該空氣冷卻器換管采用的翅片管具有傳熱-能-，空氣阻力小，結-緊湊，-量輕等--。空氣冷卻器換管采用的翅片管它可-應用于空調、冷卻、去濕、采暖等工程-，是-風機組和空氣處理機組理-的配套產-，它又可與風管連接作為冷卻或加熱單-使用。

-出-勢

KL型空氣冷卻器-能：

連云港靈動--出的KL型空氣冷卻器雙金屬軋片式結-，雙金屬指基管材質銅管，翅片管翅片材質為鋁片。采用雙金屬翅片管具有降溫-果-，熱阻小抗振-能-等--，能有-控制發電機溫度升在105C°以內，是利用電廠循環水做冷卻介質的-種高-冷卻器設備，-年來在50MW以下機組-普遍采用。軋片式空氣冷卻器與繞簧式空氣冷卻器相比，雙金屬銅，鋁復合式軋片式空氣冷卻器的-出--是：散熱面積大（提高50%），冷卻能力高（增加20%~30%），空氣阻力低（降低20%），并隨使用期增長其-能基本保持不變，所以雙金屬軋片式空氣冷卻器是繞簧式空氣冷卻器理-的替代產-。

工作原理

空氣冷卻器工作原理：

空氣冷卻器是以環境空氣作為冷卻介質，橫掠翅片管外，使管內高溫工藝流體得到冷卻或冷凝的設備，簡稱“空冷器”。采用空氣冷卻器代替水冷卻器進行介質的冷凝、冷卻，不僅可以節約用水，還可以減少水污染。此外還具有維護費用低、運轉安全可靠、使用-長等--。在煉油廠和石油化工廠的換熱設備-，空氣冷卻器成為不可或缺的-類設備。其應用范圍包含了塔-油氣冷凝到汽油、柴油冷卻的各種不同工況。在化學工業、電力、冶金等行業，空氣冷卻器也有著-的應用。我們這里的空氣冷卻器主要用于電廠汽輪機發電機組和電動機-閉路循環通風冷卻的作用，空氣冷卻器可以對吸熱后的介質（水，蒸汽）冷卻，以便介質循環使用。

空氣冷卻器技術--：

空氣冷卻器是管內外流體通過基管壁，軋片進行熱質交換來達到冷卻液體的目的。主要由-水室，承管板，冷卻管，墻板，管卡，后水室六部分組成，根據冷卻介質的不同，冷卻管可選用不同的材質。所以空氣冷卻器換管采用的翅片管在換冷卻管時候-定要注意是用銅管，不銹鋼管，鋁管等。形式選擇上也是主要的，可選：饒片式翅片管，擠壓式（軋片式）翅片管，串片式翅片管。形式及材質不同-格出入是很大的。

技術參數

訂貨空氣冷卻器須知：
訂貨空氣冷卻器時用戶應提供參數：

1.換熱總?cè)萘俊?2.單機外形尺寸。 3.組成臺數。 4.空氣流量。 5.進水溫度。 6.進風溫度。 7.出風溫度。 8.-高工作壓力。

訂貨空氣冷卻器換管翅片管須提供參數：

1.原空氣冷卻器設備圖紙。
2.告知空氣冷卻器換管材形式：饒片式翅片管，擠壓式（軋片式）翅片管，串片式翅片管
3.材質：銅管，碳鋼管，不銹鋼管等。
3.如果沒有原空氣冷卻器的圖紙，需要提供翅片管尺寸：管長？直徑？壁厚?翅片到基管外壁尺寸？單臺設備需要-少根管子？
4.原設備長寬高？
5.空氣冷卻器換管翅片管-須將舊設備物流發到我們公司進行-換？

空氣冷卻器換管采用翅片管參數：銅鋁復合翅片管規格-能表（注：0.基管為黃銅管、翅片為鋁軋片. 1.基管為紫銅管、翅片為鋁軋片. 2.基管為紫銅管、翅片為銅軋片. 3.基管為不銹鋼管、翅片為鋁軋片. 4.基管為碳鋼管、翅片為鋁軋片.）

空氣冷卻器換管采用翅片管形式圖

空氣冷卻器換管采用翅片管技術參數表（1）

序號	翅片外徑 D（mm）	孔徑 φ（mm）	翅片節距 t（mm）	翅片根徑 d（mm）	翅片高度 h（mm）	翅片厚度s（mm）	管壁厚度	鋼管壁厚	單位長度換熱面積SW（m2/2）	翅化比2（sw/sn）	-高工作溫度（℃）	-高工作壓力（kg/cm2）
1	20	9	1.5	10	5	0.20	0.5	1	0.341	15.51	250	30
2	26	12	1.5	14	6	0.30	1		0.496	15.78
3	26	14	1.5	16	5	0.30			0.496	13.16
4	30	12	2.5	14	8	0.35			0.482	15.34
5	30	14	2.5	16	7	0.40			0.462	12.25
6	36	16	2.3	18	9	0.35			0.764	16.96
7	36	18	2.5	20	8	0.40			0.634	12.61
8	39	18	2.5	20	9.5	0.40			0.772	15.45
9	40	16	2.5	18	11	0.35			0.882	20.05
10	42	20	2.5	22	10	0.40			0.883	15.61
11	44	21	3.0	24	10	0.40	1.5		0.796	13.34
12	44	20	2.8	22	11	0.35	1		1.105	17.95
13	45	21	3.5	25	10	0.40	2		0.733	12.28
14	48	23	3.0	26	11	0.40	1.5	1.5	0.943	15.01
15	50	23	3.0	26	12	0.30	1.5		1.004	16.62
16	50	25	2.3	27	11.5	0.30	1		1.002	15.39
17	50	25	5.1	27	11.5	0.35	1		0.625	8.65
18	55	25	2.5	27	14	0.40	1		1.56	21.59
19	55	24	2.0	27	14	0.30	1.5		1.901	28.81
20	57	25	2.3	27	15	0.40	1		1.791	24.79
21	57	25	2.5	27	15	0.40	1		1.648	22.81
22	60	25	2.5	27	16.5	0.30	1		1.92	26.6
23	60	27	2.0	30	15	0.30	1.5		2.229	29.56

空氣冷卻器換管采用翅片管技術參數表（2）

序號	翅片外徑 D（mm）	孔徑 φ（mm）	翅片節距 t（mm）	翅片根徑 d（mm）	翅片高度 h（mm）	翅片厚度s（mm）	管壁厚度	鋼管壁厚	單位長度換熱面積SW（m2/2）	翅化比2（sw/sn）	-高工作溫度（℃）	-高工作壓力（kg/cm2）
1	26	12	1.5	14	6	0.30	1	1.5	0.496	15.78	300	30
2	30	14	2.5	15	7.5	0.40	0.5	1.5	0.473	12.78
3	30	12	2.5	14	8	0.36	1	1.5	0.482	15.34
4	36	18	2.5	20	8	0.40	1	2	0.644	12.83
5	36	16	2.3	18	9	0.35	1	2	0.764	16.96
6	39	22	2.5	20	9.5	0.40	1	2	0.786	15.66
7	40	20	2.5	18	11	0.35	1	2	0.882	20.05
8	44	24	3	24	10	0.40	1	2	0.791	13.25
9	44	25	2.8	22	11	0.35	1.5	2	1.105	17.95
10	45	24	3.4	25	10	0.40	1	2	0.742	12.43
11	48	25	3.4	26	11	0.40	1	2	0.848	14.21
12	50	25	5.1	27	11.5	0.40	1	2.5	0.625	8.65
13	50	25	3	26	12	0.40	1	2.5	1.057	16.02
14	50	25	2.3	27	11.5	0.35	1	2.5	1.112	15.39
15	55	25	3	27	14	0.40	1	2.5	1.313	19.9
16	55	25	2.5	27	14	0.40	1	2.5	1.56	21.59
17	57	25	3	27	15	0.40	1	2.5	1.35	21.34
18	57	25	2.5	27	15	0.40	1	2.5	1.648	22.81
19	57	25	2.3	27	15	0.40	1	2.5	1.791	24.79
20	60	27	3	29	15	0.40	1	2.5	1.553	21.22
21	60	25	2.5	27	16.5	0.40	1	2.5	1.92	26.6
22	65	32	3	35	15	0.40	1.5	2.5	1.741	19.79
23

空氣冷卻器換管技術參數：

產-型號	總?cè)萘縆W	單機外形尺寸長x寬x高mm	組成臺數	水路數	冷卻水量 m³/h	空氣流量m³/h	水阻壓降x10pa	氣阻壓降pa	進水溫度℃	出風溫度℃	設計壓力Mpa	試驗壓力Mpa	單-
KLZ52-1202	36	1478x420x436	1	2	23	1.5	0.408	300	≤33	≤40	0.2	0.6	270
KLZ 124-2250	140	2575x886x420	1		60	6.1	0.757	225					700
KLZ90-3724A	700	3971x510x560	4		200	18	1.51	300					850
KLZ90-3724B	800	3971x510x560	5		250	24	1.49						850
KLZ52-2740	360	2072x436x420	4		100	13	0.872						403
KLZ52-2020A	125	2252x436x420	2		46	4	0.581						450
KLZ52-2020B	180	2252x436x420	3		70	8	0.599						450
KLZ148--1485	125	1830x399x1075	1	3	40	48	0.652	225					710
KLZ78-2540	200	2860x514x410	4	2	45	45	1.17	251	≤30			0.8	820
KLZ54-4680	250	5618x530x310	6		252	28	0.87	103				0.8	920
KLZ94-2730	560	3046x630x650	4		230	204	1.46	320				0.6	930
KLZ196-1700	160	2023x500x1923	4	4	240	20	1.98	113	≤33			0.6	1054
KLZ105-2925	1100	3298x590x420	8	2	400	45	4.90	118	≤33			0.8	1350
